Versions
BaCAD Desktop 2014 et suivantes
Question
Dans les versions précédentes, la commande Afficher les barres permettait, via un dialogue, de filtrer les positions pour lesquelles simuler la pose. Pourquoi cette possibilité a-t-elle été supprimée ?
Solution
Cette possibilité n’a pas été supprimée, mais la simulation de pose des barres peut maintenant s’effectuer de différentes manières.
Commande Afficher les barres – HLPA_BARRE_AFFICHE
L’utilisation de la commande «originale» effectue une simulation pour toutes les positions du dessin courant. Les barres sont dessinées de manière temporaire et disparaissent lors d’un ZOOM ou d’un REDESS.
Lorsque des positions, voire même d’autres entités du dessin, sont sélectionnées et que la commande est exécutée, la simulation ne se fera que pour les positions d’armature sélectionnées.

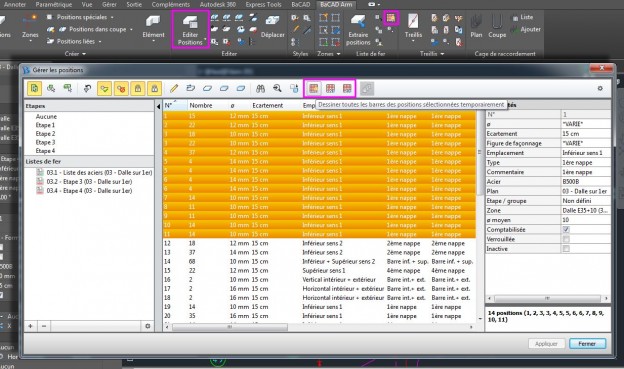

Commande Gérer positions – HLPA_POSITIONS_GERER
L’interface de gestion des positions permet de filtrer et/ou trier les positions du dessin. Elle donne également accès aux trois boutons permettant de simuler la pose des barres de manière temporaire, 2D ou 3D.
L’utilisation via la commande Gérer position donne une plus grande souplesse dans le choix des positions pour lesquelles effectuer la simulation, puisque les critères de sélection des positions ne sont pas limités.
Remarque
Le bouton Paramètres, en haut à droite de l’interface de gestion des positions, permet d’accéder à un dialogue où l’on peut spécifier le calque qui sera utilisé par les entités créées, lors de la simulation permanente 2D ou 3D.
