Versions
BaCAD Desktop 2014 – Version 20.1.10.2621 et suivantes
Question
La commande Incliner Position – HLPA_POSITION_INCLINER permet d’orienter la barre d’armature de manière à ce qu’elle reflète l’inclinaison de l’élément dans lequel elle sera posée. Cette option est pratique, d’autant plus qu’elle permet de rectifier la longueur de référence de la position concernée.
Dans certaines circonstances, il est néanmoins plus facile d’avoir la représentation graphique de la barre sans l’orientation, c’est-à-dire vue depuis dessus. Est-il possible de faire cela avec BaCAD?
Solution

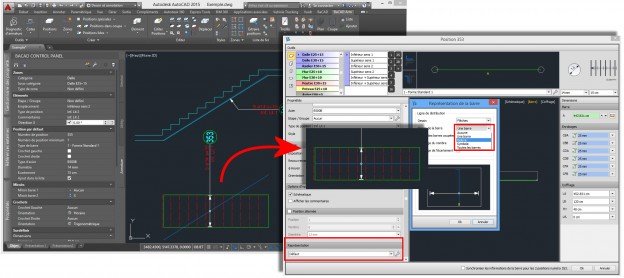

Il est possible, une fois la position inclinée, de rectifier le graphisme de la barre afin de la mettre en mode Relevée. Pour ce faire :
- Editer la position – HLPA_PROP_ZONE
- Dans la section Représentation (en bas à gauche), cliquer sur le bouton à droite de la liste déroulante
- Dans le dialogue qui s’affiche, sélectionner Relevé pour l’option Dessin de la barre
Vous pouvez également visualiser une vidéo explicative en cliquant sur le lien ci-dessous :
BaCAD Desktop 2014 – Incliner position
