Question
Un dessin contient des polylignes représentant le contour des percements de la dalle. Certains sont rectangulaires, d’autres de formes quelconques. Comment puis-je faire pour convertir ces entités en trémie, avec l’ombre ?
Solution
La commande Trémie du module de Coffrage fonctionne de deux manières différentes:
- Lorsqu’aucune entité n’est sélectionnée à l’exécution de la commande, le programme affiche l’interface permettant de choisir la forme, le point d’insertion et les caractéristiques des percements à créer. Cliquer sur OK permet de démarrer la pose d’une ou plusieurs trémies.

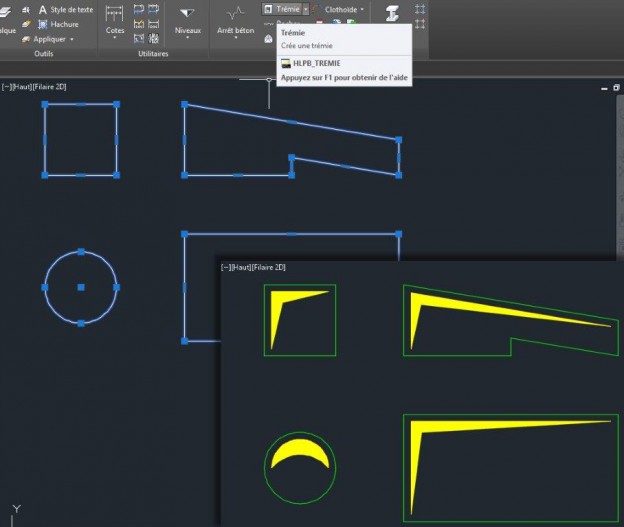

- Sélectionner des polylignes, des cercles et/ou des trémies existantes avant l’exécution de la commande permet de convertir, en une seule opération, toutes les entités sélectionnées en trémie. A l’exécution de la commande, le programme affiche l’interface permettant de choisir l’aspect graphique des trémies à créer.
Remarque
Sélectionner une ou plusieurs trémies, puis régler les caractéristiques de l’ombre via la palette des Propriétés d’AutoCAD.
