Version
2015
Question
Quels sont les critères utilisés par BaCAD Desktop pour contrôler le fait que deux positions de barres soient identiques ?
Solution
Les caractéristiques prisent en compte lors du contrôle des doublons de position sont le plan (voir remarque), l’étape, le type d’acier, la figure de façonnage (forme de la barre), le diamètre, le diamètre du mandrin de cintrage, le type et la longueur des crochets et les dimensions des segments.

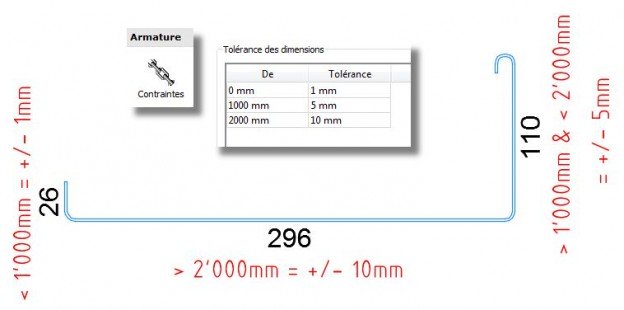

Pour la comparaison des dimensions des segments de la barre, une valeur de tolérance est appliquée en fonction de la longueur du segment. Dans l’exemple, la tolérance est de :
- ± 1mm pour les segments inférieurs à 1.00m
- ± 5mm pour les segments dès 1.00m, mais inférieurs à 2.00m
- ± 10mm pour les segments dès 2.00m
La Tolérance des dimensions est configurée dans la section Contraintes des paramètres de projet.
Remarque
Un fichier .DWG peut être lié à plusieurs plans BaCAD (document imprimé). Cependant, deux positions appartenant à des plans différents ne peuvent avoir le même numéro de position.
